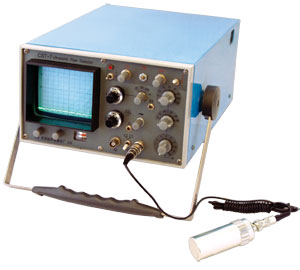

CST-7模擬式超聲波探傷儀
| 產品特點 |
| ♦ 波形真實可靠，不會有信號失真 |
| ♦ 性能指標優良 |
| ♦ 定量測試范圍大，可達108dB |
| ♦ 放大阻塞區小，真實顯示超聲波反射脈沖信號 |
| ♦ 熒光屏大、亮度高 |
| ♦ 可用外接交流電源或機內直流電源，電池可使用時間長 |
| ♦ 儀器設有自動報警電路，同時有進波報警失波報警可選 |
| 運用領域 |
| ♦ 鐵路運輸系統： 車軸、輪對、鐵軌超聲探傷 |
| ♦ 冶金機械行業： 鋼板、鋼管、鑄件超聲探傷 |
| ♦ 石油化工系統： 管道、壓力容器超聲探傷 |
| ♦ 航天航空行業： 航空管材、零部件超聲探傷 |
| ♦ 電力系統： 絕緣子超聲探傷 |
| 一般規格 | |
| 外型尺寸（寬 x 高 x 厚） | 235×135×335mm |
| 重量 | 5Kg |
| 探頭線接口 | Q9(LEMO-1) |
| 電池供電時間 | 4～5小時 |
| 電源要求 | 220VAC |
| 顯示器類型 | 高亮度熒光屏 |
| 顯示屏尺寸 | 75mm×65mm |
| 工作頻率 | 0.4至16 MHz |
| 綜合性能 | |
| 增益范圍 | 0-108dB（10dB×5、6dB×8、1dB×10） |
| 水平線性誤差 | ≤1% |
| 垂直線性誤差 | ≤3.0% |
| 動態范圍 | ≥30dB |
| 靈敏度余量 | ≥50dB（200mm-Φ2平底孔，2.5PΦ20） |
| 分辨率 | ≥30dB（2.5MHz縱波直探頭） |
| 隨機附件 |
| ♦ 電源線 |
| ♦ HB-50標定回波探頭 |
| ♦ 2.5Pф20直探頭 |
| ♦ 2.5P13×13 k2 斜探頭 |
| ♦ Q9-Q9探頭線 |
| ♦ 電源線 |
| ♦ 儀器工作軟包 |
| ♦ 鋁合金儀器包裝箱 |
| 可選配件 |
| ♦ 各種型號蝙蝠牌超聲波探頭 |
| ♦ 各種型號探頭連接線 |
| ♦ 各種型號連接線轉換器 |
-
